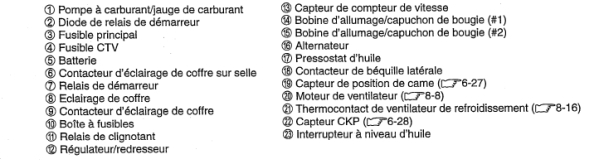

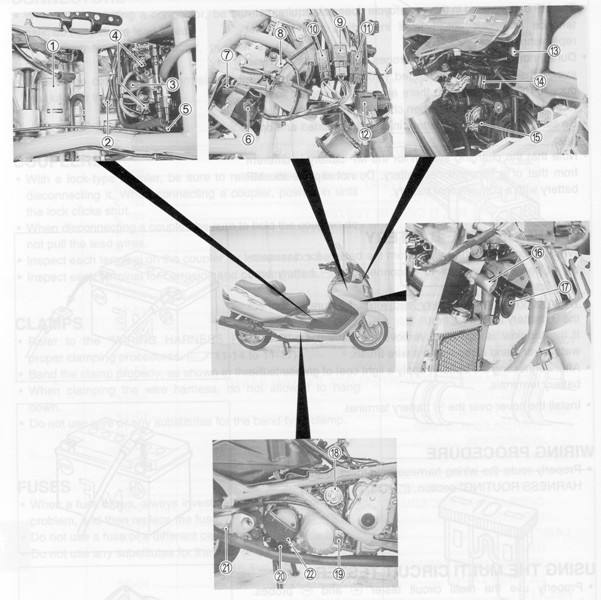

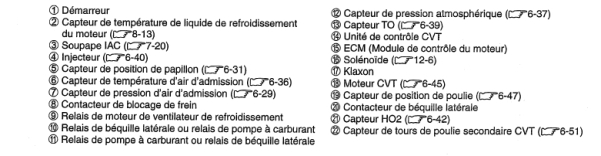

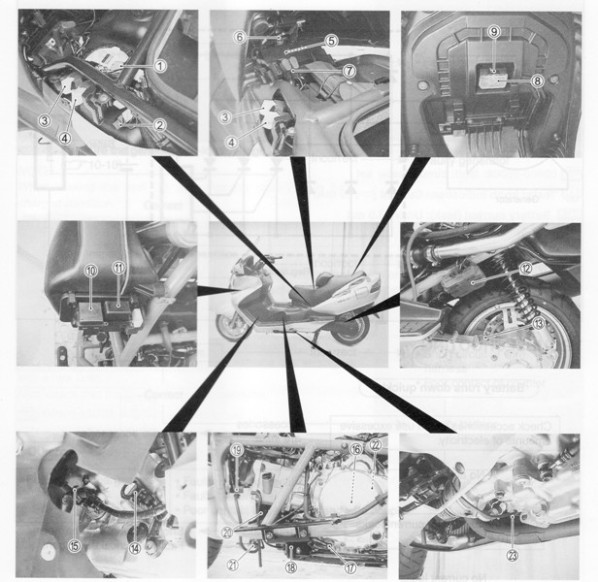

Les planches qui suivent permettent de localiser les éléments principaux du système électrique du BB 650.

mt_ignore:

mt_ignore:





mt_ignore:

mt_ignore:

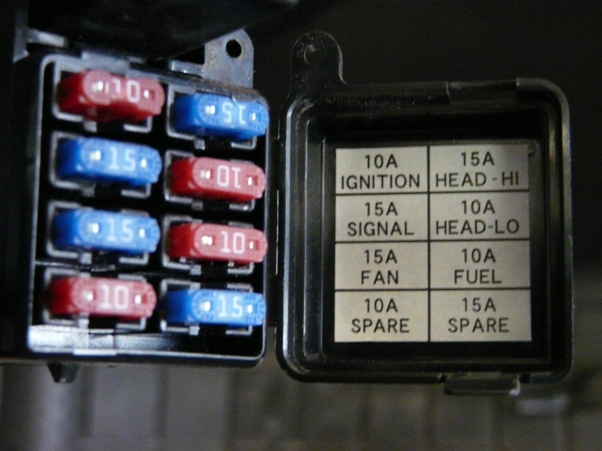

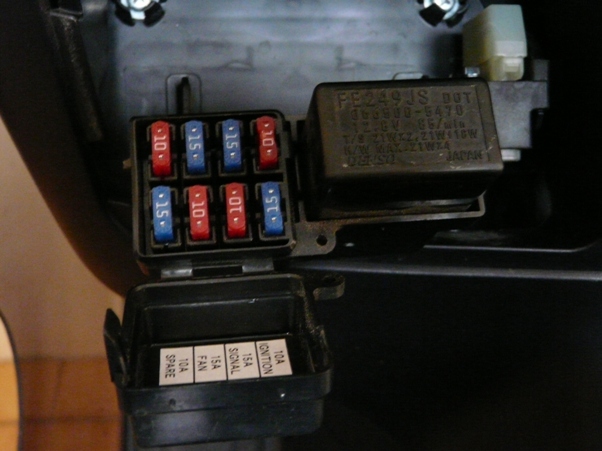

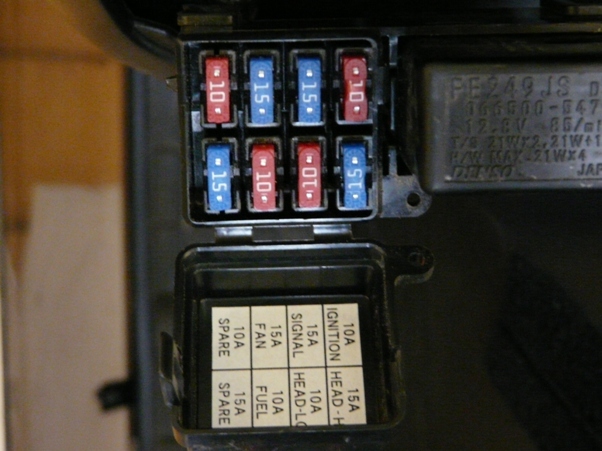

Détail du boîtier principal des fusibles :





mt_ignore:





mt_ignore:





mt_ignore:





mt_ignore:
